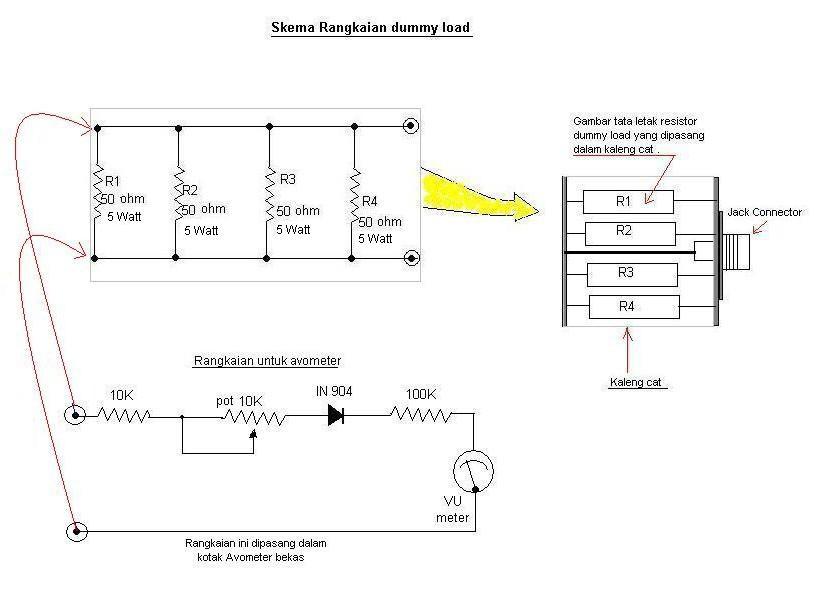

Lihat rangkaian Dummy Load di bawah ini ;
Bagi para teknisi radio amatir sangat membutuhkan yang namanya Dummy
Load sebagai pengganti antena saat merakit atau menengetes kestabilan
daya suatu pemancar. Dummy Load adalah pengganti antena yang terdiri
dari beberapa resistansi murni yang dijadikan satu. Nilai resistor
tersebut dibuat sama dengan impedansi dari terminal output pemancar yang
bersangkutan dan nilai impedansi pemancar sebesar 50 ohm, jadi kita
buat beban tiruan antena dengan menggunakan resistor 50 ohm yang
dipasang paralel. Yang nantinya dengan menggunakan alat ini kita dapat
mengetahui besaran daya/watt output dari pemancar yang kita buat .
Lihat rangkaian Dummy Load di bawah ini ;
Rangkaian dummy load yang om Matt buat sedikit dimodofokasi agar lebih
efisien dalam penggunaannya, biasanya dummy load hanya terdiri dari
beberapa resistor yang diparalel dan dihubungkan dengan pesawat pemancar
sebagai pengganti antena tiruan yang pemasangannnya seperti terlihat
pada gambar di bawah ini;
Rangkaian
dummy load yang om Matt buat dilengkapi meter sendiri yang terambil
dari Avometer yang sudah 'ndak kepakai lalu disatukan dengan rangkaian
dummy load, lihat foto di bawah ini;
Untuk lebih jelasnya bagaimana cara membuat dummy load kamu bisa baca pada artikel download .
Download artikel klik di sini Cara Membuat Dummy Load .
